Hệ thống lạnh VRV là một trong những thuật ngữ được nhiều sử dụng rất nhiều trong lĩnh vực sửa chữa lắp ráp điều hòa cho các nhà xưởng, tòa nhà hay trung tâm thương mại. Song đối với những ai mới tìm hiểu về các hệ thống làm mát thì đây là thuật ngữ còn khá lạ lẫm. Chính vậy, trong bài viết này chuyên viên kỹ thuật của Điện Máy Hoàng Liên sẽ chia sẻ các thông tin về hệ thống làm lạnh VRV để các bạn có thể hiểu rõ hơn.

Hệ thống lạnh VRV là gì?

Hệ thống vrv và chiller là một trong các hệ thống làm mát quan trọng của các xưởng sản xuất. Do đó nội dung bài viết này chúng ta sẽ cùng nhau tìm hiểu về hệ thống điều hòa trung tâm VRV.

Hệ thống làm lạnh VRV hay còn được gọi là hệ thống điều hòa không khí trung tâm VRV sử dụng dàn nóng và dàn lạnh tương tự như điều hòa dân dụng tại các hộ gia đình. Trong hệ thống làm mát VRV có thể có một dàn nóng hoặc nhiều dàn nóng tùy thuộc vào nhu cầu của người sử dụng.

Hệ thống lạnh VRV là một hệ thống điều hòa làm mát không khí cho các công trình có diện tích lớn, các tòa nhà cao hay những nơi có không gian cho việc lắp đặt hệ thống làm mát hạn chế.



điều hòa trung tâm vrv

Hệ thống điều hòa trung tâm VRV



Hệ thống điều hòa trung tâm VRV được chia làm 4 loại theo cách thức lắp đặt đó là:

  • - Hệ thống castle âm trần.
  • - Hệ thống âm trần nối ống gió.
  • - Hệ thống đặt sàn.
  • - Hệ thống treo tường.

>>>Xem ngay: Các mẫu mẫu tháp giải nhiệt giá tốt nhất của ĐIỆN MÁY HOÀNG LIÊN giúp bạn giải quyết mọi vấn đề nhà xưởng, tình trạng máy móc bị nóng tiết kiệm và hiệu quả nhất.

Cấu tạo hệ thống lạnh VRV

Điều hòa trung tâm vrv là gì đã được giải đáp phần trên, giờ thì cùng tìm hiểu cấu tạo của VRV.

Các loại hệ thống lạnh VRV đề có chung cấu tạo cơ bản bao gồm: Dàn nóng, hệ thống dàn lạnh, hệ thống đường ống dẫn và bộ chia gas. Cụ thể từng bộ phận như sau:

Dàn nóng VRV

  • - Đây là bộ phận đóng vai trò quan trọng nhất trong hệ thống điều hòa không khí VRV.
  • - Trong dàn nóng bao gồm: Van tiết lưu, máy nén, quạt dàn nóng, hệ thống dàn ống trao đổi nhiệt và nhiều thiết bị phụ trợ khác.
  • - Dàn nóng của một hệ thống làm lạnh VRV có thể bao gồm một hoặc nhiều dàn nóng.
  • - Máy nén lạnh của dàn nóng thường là loại máy ly tâm có dạng xoắn ống gió mềm.

Dàn lạnh

  • - Hệ thống điều hòa trung tâm VRV thường có nhiều dàn lạnh (thông thường hệ thống dàn lạnh sẽ có từ 6 đến 14 dàn lạnh)
  • - Nhiều dàn lạnh sẽ được kết nối chung với dàn nóng, số lượng dàn lạnh kết nối với một dàn nóng không hạn chế chỉ cần tổng công suất của các dàn lạnh dao động trong khoảng 50 ÷ 130% công suất cục nóng là được.
  • - Kiểu dáng và công suất của các cục lạnh trong cùng một hệ thống không bắt buộc phải giống nhau.
  • - Mặc dù các dàn lạnh được lắp chung với một dàn nóng nhưng khi tắt một cục lạnh không gây ảnh hưởng đến hoạt động của các cục lạnh khác.
  • - Người sử dụng có thể điều khiển các dàn lạnh bằng các bộ phận điều khiển theo nhóm các cửa thông gió.

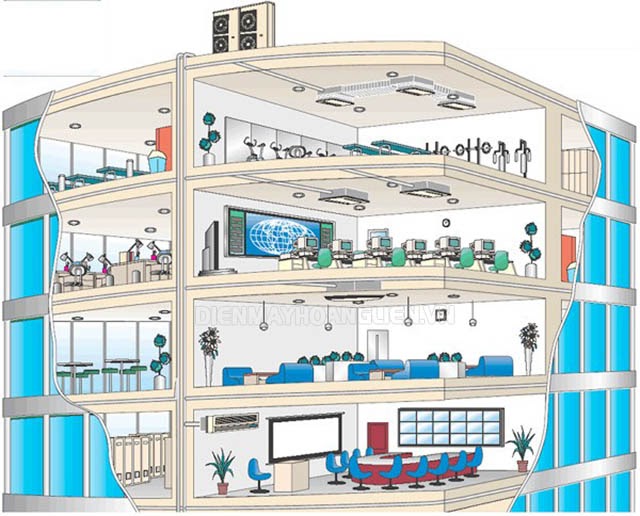

hệ thống lạnh vrv

Sơ đồ hệ thống lạnh VRV

Hệ thống ống dẫn

- Đây là hệ thống ống dẫn đồng được nối với nhau bằng các chi tiết ghép nối chuyên dụng (REFNET).

- Hệ thống này có nhiệm vụ phân phối gas từ dàn nóng tới các dàn lạnh trong hệ thống.

Bộ chia gas

- Giống như tên gọi, bộ phận này đảm nhận nhiệm vụ chia gas cho các dàn lạnh trong hệ thống.

- Bộ chia gas này được chia làm hai đường ống tương đương với hai hướng để phân chia gas.

Nguyên lý làm việc của điều hòa trung tâm vrv

Nguyên lý làm việc của hệ thống điều hòa không khí trung tâm VRV như sau:

- Gas (chất dung môi) sẽ được làm lạnh tại dàn nóng. Quá trình làm lạnh gas tại dàn nóng được diễn ra như sau: Gas được bơm vào máy nén, tại đây gas sẽ được nén với nhiệt độ áp suất cao => Gas đi qua van tiết lưu để được giải nhiệt trở thành gas lạnh.

- Gas sau khi đã được làm lạnh tại dàn nóng, sẽ được dẫn vào bộ chia và hệ thống ống đồng. Tại đây bộ chia sẽ chia gas lạnh tới các dàn lạnh của hệ thống.

- Khi gas lạnh di chuyển trong hệ thống coil, ống đồng sẽ làm cho không khí xung quang mất đi nhiệt độ. Lúc này, quạt gió sẽ hoạt động để thổi lượng khí lạnh ra bên ngoài (ra không gian cần được điều hòa nhiệt độ).

hệ thống vrv và chiller

Sơ đồ nguyên lý lý hệ thống lạnh VRV

Hệ thống lạnh VRV có ưu điểm gì?

Hệ thống làm lạnh VRV, được nhiều người lựa chọn bởi những ưu điểm nổi bật như sau:

Có khả năng làm mát và sưởi nhanh chóng cho không gian rộng

Hệ thống làm lanh VRV có khả năng làm mát cho một không gian có diện tích rộng và được chia làm nhiều phòng cùng một lúc nhờ vào cấu trúc có các dàn lạnh khác nhau.

Sở hữu nhiều tính năng đa dạng

  • - Hệ thống không giới hạn số lượng dàn nóng và dàn lạnh, do đó có thể dễ dàng mở rộng và tăng công suất làm lạnh của hệ thống.
  • - Các dàn lạnh trong hệ thống có thể đa dạng về công suất cũng như kích thước.
  • - Hệ thống làm mát VRV có các mức thang công suất cũng như những kiểu lắp khác nhau để người tiêu dùng lựa chọn.

Tiết kiệm chi phí tối đa

- Hệ thống sở hữu khả năng tiết kiệm điện năng, bởi máy nén của hệ thống có thể điều chỉnh tải lạnh theo nhu cầu sử dụng từ đó tránh được sự lãng phí.

- Đồng thời chi phí vận hành của hệ thống điều hòa trung tâm VRV thấp hơn rất nhiều do với những hệ thống điều hòa trung tâm khác. Do hệ thống có cấu trúc vận hành đơn giản, có thể tự động hóa nên không cần phải có đội ngũ nhân viên vận hành.

điều hòa trung tâm vrv là gì

Giúp tiết kiệm chi phí vận hành

Có tiếng ồn thấp

Một điểm cộng rất lớn của hệ thống điều hòa không khí trung tâm VRV đó là trong quá trình vận hành động cơ của các thiết bị phát ra tiếng ồn thấp.

Đồng thời, dàn nóng của hệ thống điều hòa này được thiết kế đặt ở tầng thượng hoặc dưới tầng âm nên tiếng ồn khi máy phát ra sẽ tách biệt với các hệ thống khác.



Qua những thông tin được chia sẻ ở phía trên, chúng ta có thể thấy hệ thống lạnh VRV là một hệ thống điều hòa trung tâm VRV được sử dụng để làm mát cho các tòa nhà, trung tâm thương mại hay các hệ thống khách sạn. Hy vọng, bài viết đã giúp các bạn có cái nhìn rõ nét hơn về hệ thống làm lạnh VRV.
