Tháp giải nhiệt là gì? Cấu tạo và nguyên lý hoạt động từ A-Z

98146 lượt xem 2

Hiểu được cấu tạo và nguyên lý làm việc của tháp giải nhiệt sẽ giúp các doanh nghiệp lắp đặt, vận hành và bảo dưỡng hiệu quả hơn. Để biết tháp giải nhiệt là gì, nhiệm vụ, cấu tạo và nguyên lý hoạt động từ A-Z của tháp tản nhiệt, quý bạn đọc đừng bỏ lỡ bất kỳ nội dung dưới đây của Điện máy Hoàng Liên.

1. Tháp giải nhiệt là gì?

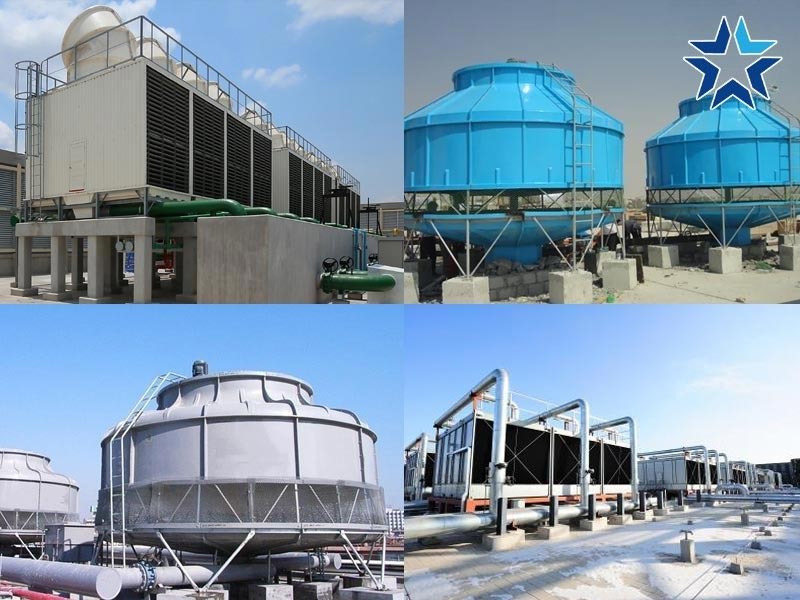

Tháp giải nhiệt có nhiều tên gọi khác nhau như tháp tản nhiệt, tháp hạ nhiệt, tháp làm mát nước,...Là thiết bị được sử dụng phổ biến tại các nhà máy, xưởng sản xuất công nghiệp, tòa nhà cao tầng,... để làm giảm nhiệt độ của dòng nước thông qua việc loại bỏ lượng nhiệt dư thừa trong nước ra ngoài khí quyển.

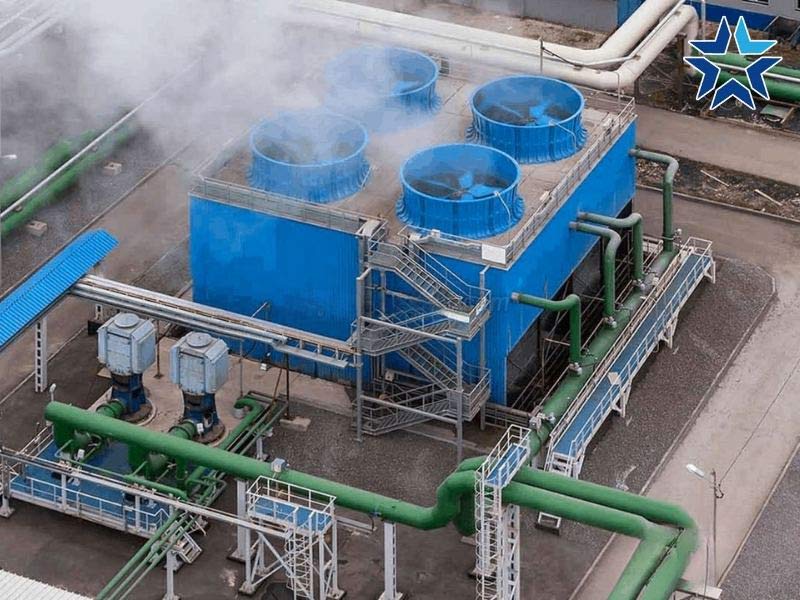

Tháp giải nhiệt được sử dụng trong nhiều lĩnh vực khác nhau

Tháp giải nhiệt được sử dụng trong nhiều lĩnh vực khác nhau

Tháp giải giải nhiệt nước có thể làm giảm nhiệt độ của nước thấp hơn so với các thiết bị chỉ sử dụng không khí để loại bỏ nhiệt như bộ phận tải nhiệt của ô tô. Việc sử dụng tháp tản nhiệt mang tới nhiều lợi ích cho doanh nghiệp, đảm bảo máy móc trong nhà xưởng vận hành ổn định, tiết kiệm điện năng và chi phí.

Tháp giải nhiệt tiếng anh là gì - Cooling tower.

2. Nhiệm vụ của tháp giải nhiệt trong hệ thống lạnh

Tháp tản nhiệt giữ một vai trò, nhiệm vụ quan trọng nhất là trong hệ thống làm lạnh.

Hệ thống làm lạnh nước được sử dụng với mục đích tách nhiệt nóng và lạnh. Phần nhiệt nóng sẽ được thải ra ngoài khí quyển còn phần nhiệt lạnh sẽ được tách lại và tạo ra nguồn nước mát. Nguồn nước mát sau đó sẽ được đưa tới nhà xưởng công nghiệp, tòa nhà cao tầng để làm mát và điều hòa không khí.

Khi tháp tản nhiệt hoạt động, một lượng lớn nhiệt lượng được sản sinh. Cùng với đó là quá trình trao đổi nhiệt với bộ phận tải khiến cho nước nóng lên và quay lại hệ thống làm lạnh nước. Và chu trình làm mát sẽ được thực hiện lại.

Máy móc trong nhà xưởng hay các thiết bị trong tòa nhà cao tầng khi không được làm mát kịp thời sẽ để lại hậu quả nghiêm trọng như máy móc hoạt động kém hiệu quả, thường xuyên hỏng hóc, thậm chí là chập cháy.

Vậy nên, nhiệm vụ của tháp giải nhiệt trong hệ thống làm lạnh đó là đẩy nhiệt lượng cuối cùng trong chu trình trao đổi nhiệt vì chất lạnh sẽ bị ngưng tụ ra bên ngoài môi trường và nguồn nước sẽ được đưa lại hệ thống để hạ nhiệt.

Để thực hiện được nhiệm vụ tháp giải nhiệt và thực hiện chu trình giải nhiệt nước thì thiết bị cần vận hành với công suất cao, nồng độ pH của nguồn nước cần được cân bằng và cần được xử lý cặn bẩn để hạn chế sự cố hỏng hóc.

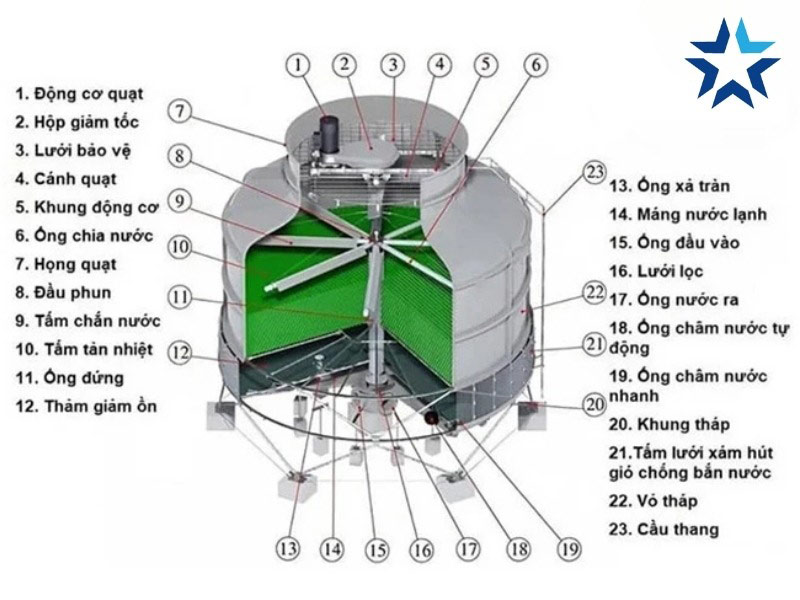

3. Cấu tạo tháp giải nhiệt

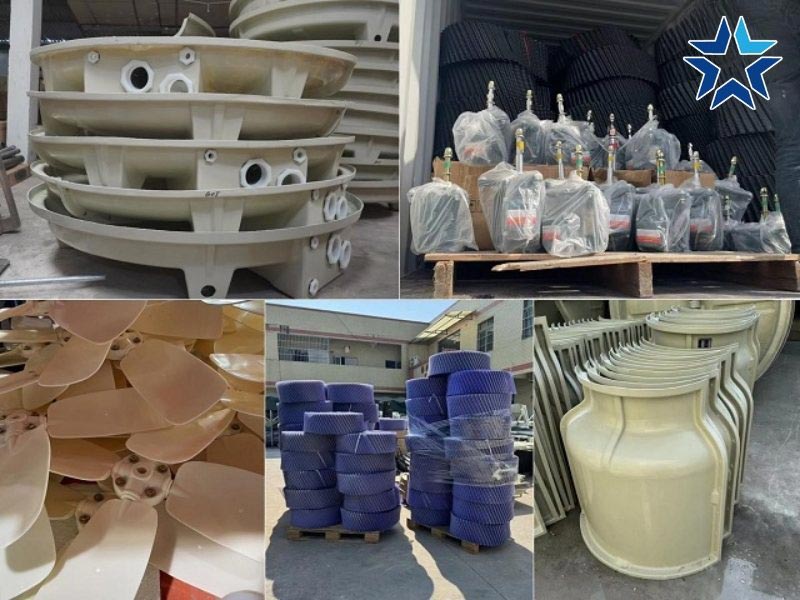

Cấu tạo tháp giải nhiệt gồm nhiều linh phụ kiện khác nhau, trong đó không thể thiếu đó là:

3.1. Tấm tản nhiệt

Màng giải nhiệt, filling nước tháp giải nhiệt, khối đệm...là những tên gọi khác của tấm tản nhiệt; được làm từ PVC, PP nên có độ bền rất cao. Tấm tản nhiệt được coi là “trái tim” của tháp giải nhiệt, thực hiện nhiệm vụ làm tăng diện tích tiếp xúc giữa nước và không khí. Diện tích tiếp xúc càng lớn thì tốc độ bay hơi nước càng cao giúp nước nóng được làm mát nhanh chóng.

Tấm tản nhiệt

Tấm tản nhiệt

Cấu trúc bề mặt khối đệm có nhiều dạng khác nhau như dạng sóng xiêng, dạng ổ ong, sóng điểm,...Tấm tản nhiệt còn được xem là trung tâm của tháp làm mát và là dấu hiệu nhận biết để người dùng kiểm tra hiệu suất hoạt động.

3.2. Khung và thân tháp

Thường được làm từ thép không gỉ hoặc sợi thủy tinh có khả năng chống ăn mòn cực cao, không bị rêu bám và có độ bền lâu dài. Vậy nên, dù tháp hạ nhiệt được lắp đặt ở những môi trường khắc nghiệt như nhiệt độ cao, gần biển,...thì vẫn hoạt động tốt, ổn định.

3.3. Cánh quạt

Với model tháp hạ nhiệt có công suất từ 5 - 60RT sẽ sử dụng cánh quạt bằng nhựa ABS và đối với model công suất từ 80RT trở nên sẽ dùng cách quạt hợp kim nhôm. Nhựa ABS, hợp kim nhôm đều là những chất liệu tốt, chống ăn mòn hiệu quả nên đảm bảo hiệu quả làm việc. Cánh quạt tháp giải nhiệt nước có nhiệm vụ thông gió, di chuyển hơi nóng ra bên ngoài. Tùy từng loại tháp sẽ có kích thước cánh quạt khác nhau.

Cánh quạt của tháp giải nhiệt

Cánh quạt của tháp giải nhiệt

3.4. Động cơ

Động cơ tháp giải nhiệt có vai trò quan trọng, ảnh hưởng trực tiếp đến hiệu suất làm mát. Đối với tháp giải nhiệt công suất nhỏ, cánh quạt được gắn vào motor và đối với model công suất lớn thì sẽ được gắn thêm hộp số để động cơ vận hành an toàn, ổn định hơn.

Motor tháp tản nhiệt được thiết kế khép kín để hạn chế sự gây hại của bụi bẩn, hơi nước. Mặt khác, còn ngăn chặn các tác động bên ngoài làm hư hỏng động cơ.

3.5. Vỏ và đế tháp

Được làm từ vật liệu Composite tổng hợp, có các chất kết dính siêu đặc biệt cùng sợi thủy tinh nên có khả năng chống thấm nước, chịu nhiệt; chống oxy hóa cực cao. Vỏ tháp là bộ phận ngoài cùng, có nhiệm vụ bao bọc để bảo vệ các bộ phận bên trong. Còn đế tháp có kết cấu chắc chắn, chịu được áp lực lớn khi thu hồi nước.

Vỏ tháp giải nhiệt rất chắc chắn

Vỏ tháp giải nhiệt rất chắc chắn

Ngoài ra, tháp chiller còn có các bộ phận khác như vòi phun, bộ chia nước, hộp số giảm tốc, bộ phận khí vào,...

4. Nguyên lý hoạt động tháp giải nhiệt

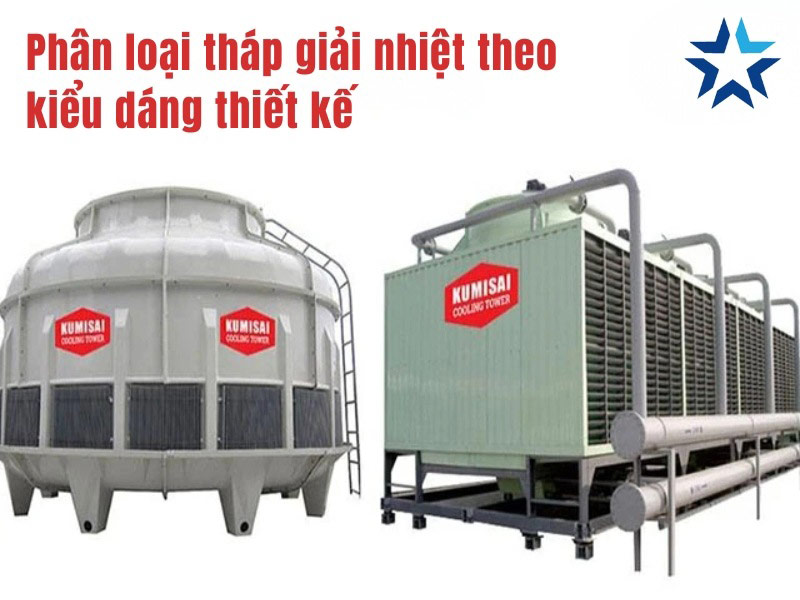

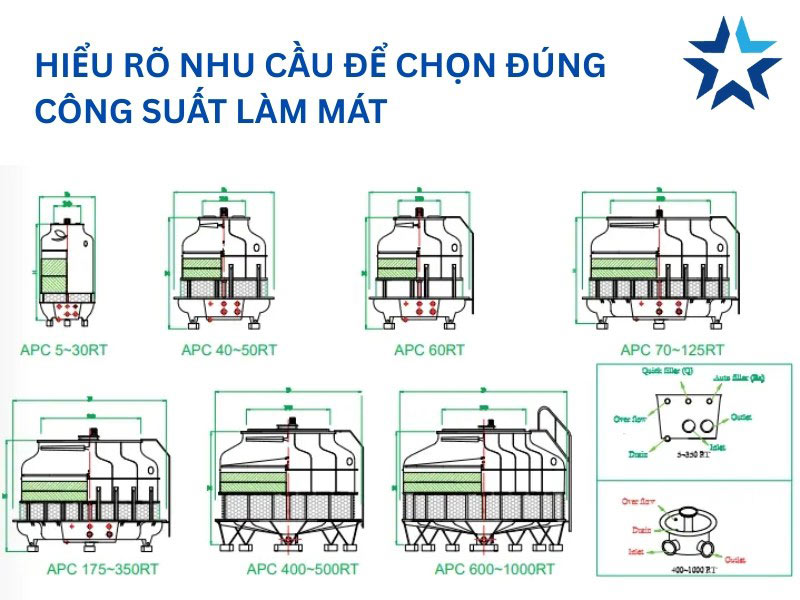

Dựa theo hình thức cấu tạo, tháp giải nhiệt được chia làm 2 loại: tháp giải nhiệt vuông và tháp giải nhiệt tròn. Tháp tải nhiệt tròn được sử dụng phổ biến hơn, có dải công suất từ 5RT đến 500RT. Tháp hạ nhiệt vuông thường được lắp đặt trong những khu vực cần hạ nhiệt lớn, yêu câu công suất làm mát từ 200RT và cho phép người dùng liên kết với nhiều model khác nhau để tạo thành hệ thống làm mát nước “khổng lồ”.

Nguyên lý tháp giải nhiệt của từng loại như sau:

4.1. Tháp giải nhiệt tròn

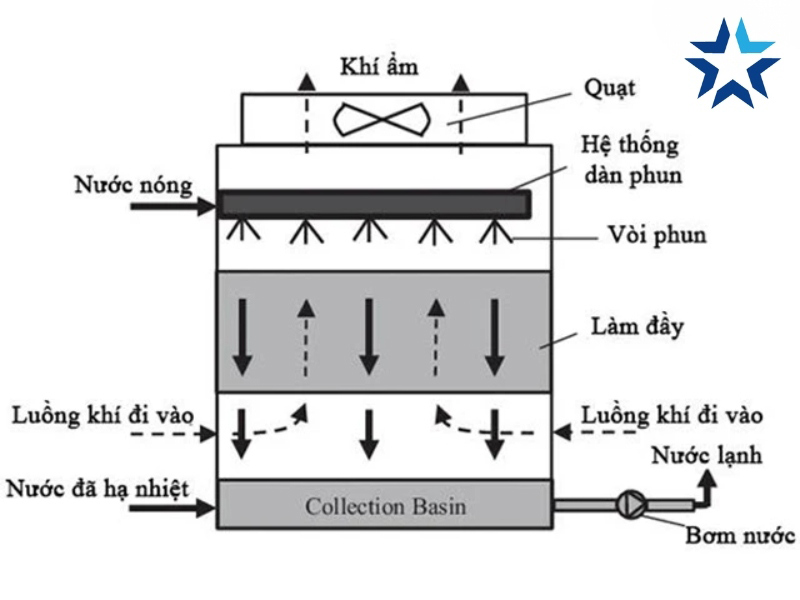

Luồng không khí bên trong tháp giải nhiệt tròn sẽ đi ngược lại với lưu lượng nước. Khi tháp vận hành, tia nước sẽ được phun đều xuống tấm tản nhiệt thông qua đầu phun và ống chia nước. Tiếp đó, không khí mát sẽ được đưa vào tháp qua cửa dưới đáy và đi ngược lên trên theo phương thẳng đứng rồi tiếp xúc với tấm tản nhiệt, mang hơi nước nóng ra bên ngoài. Quy trình này sẽ được lặp đi lặp lại tuần hoàn nhiều lần.

Tháp giải nhiệt tròn có thể làm giảm nhiệt độ của nước từ 5 - 12 độ C so với mức nhiệt độ ban đầu (tùy thuộc vào từng model).

Nguyên lý của tháp tròn

Nguyên lý của tháp tròn

4.2. Tháp giải nhiệt vuông

Trái ngược với nguyên lý tháp giải nhiệt tròn, tháp vuông hoạt động theo nguyên lý trao đổi nhiệt. Luồng không khí sẽ đưa từ trên xuống dưới theo phương thẳng đứng; lưu lượng nước và luồng không khí sẽ đi cùng nhiều với nhau, chảy thẳng xuống dưới nhờ trọng lực.

Nguyên lý tháp vuông

Nguyên lý tháp vuông

Hệ thống phân phối nước sẽ chia nước nóng thành nhiều tia nhỏ và phun đều lên bề mặt của tấm tản nhiệt. Lúc này, cánh quạt cũng quay để đưa không khí mát từ bên ngoài vào khiến một phần hơi nóng bốc hơi ra ngoài giúp quá trình trao đổi nhiệt, nhiệt độ của nước được giảm đáng kể. Nước sau khi được hạ nhiệt sẽ chảy xuống dưới đế bồn và được dẫn tới các đường ống để thực hiện công việc làm mát máy.

5. Mua tháp giải nhiệt ở đâu?

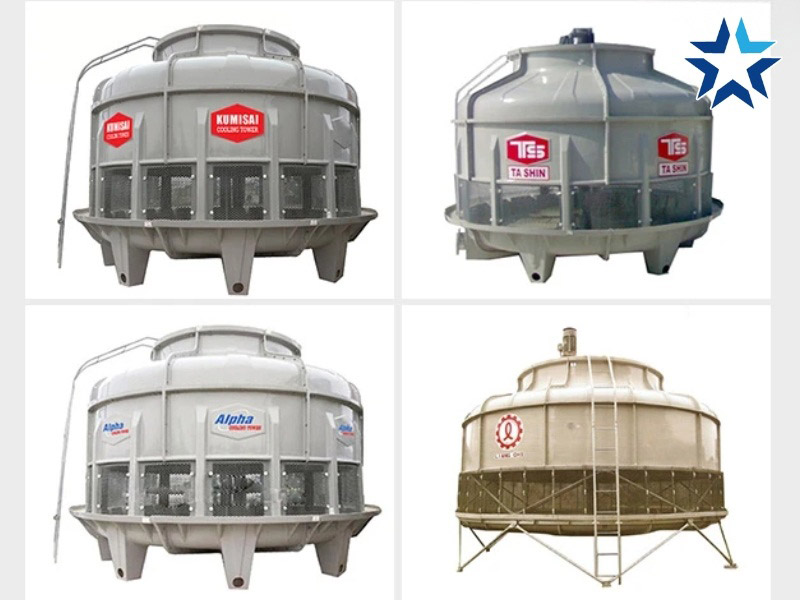

Điện máy Hoàng Liên là đơn vị nhập khẩu và phân phối tháp làm mát chính hãng với mức giá tốt nhất thị trường. Hoàng Liên cung cấp đầy đủ các sản phẩm tháp hạ nhiệt với dải công suất từ 5RT đến 500RT đến từ các thương hiệu uy tín như Kumisai, Tashin, LiangChi,...Hàng luôn sẵn kho với số lượng lớn, đảm bảo cung ứng đủ cho khách hàng cá nhân và doanh nghiệp tại 63 tỉnh thành trên cả nước.

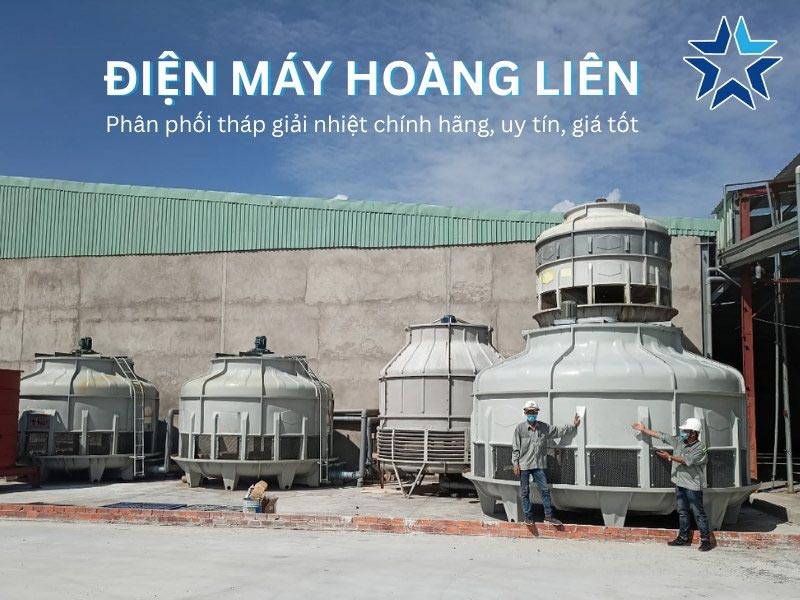

Điện máy Hoàng Liên bán tháp giải nhiệt nước chính hãng, giá tốt

Điện máy Hoàng Liên bán tháp giải nhiệt nước chính hãng, giá tốt

Đội ngũ nhân viên tư vấn chuyên nghiệp, tận tâm; kỹ thuật viên lành nghề, lắp đặt và hướng dẫn khách hàng sử dụng chi tiết. Chính sách bảo hành lâu dài, hỗ trợ sửa chữa trọn đời, giao hàng toàn quốc. Hoàng Liên trực tiếp nhập khẩu nên có mức giá siêu tốt, rẻ hơn so với các đơn vị khác từ 10 - 15%.

Trên đây là cấu tạo và nguyên lý làm việc của tháp giải nhiệt, hy vọng sẽ giúp ích bạn trong việc lắp đặt, sử dụng và bảo dưỡng. Việc trang bị tháp hạ nhiệt cho các nhà xưởng công nghiệp, tòa nhà cao tầng là hoàn toàn cần thiết, giúp các thiết bị máy móc vận hành ổn định, tăng độ bền; giải nhiệt không khí. Gọi ngay hotline 0989 937 282 để được báo giá và hướng dẫn đặt mua nhanh nhất!
