Sơ đồ tháp giải nhiệt là gì? Chi tiết, Dễ hiểu, Chuẩn kỹ thuật

Tìm hiểu cấu tạo, nguyên lý và sơ đồ tháp giải nhiệt giúp bạn hiểu rõ cách hệ thống làm mát vận hành hiệu quả trong công nghiệp.

Đằng sau mỗi hệ thống làm mát hiệu quả là một sơ đồ tháp giải nhiệt được thiết kế khoa học. Cùng tìm hiểu cấu trúc và nguyên lý vận hành để hiểu vì sao tháp giải nhiệt trở thành “trái tim” của các dây chuyền công nghiệp hiện đại.

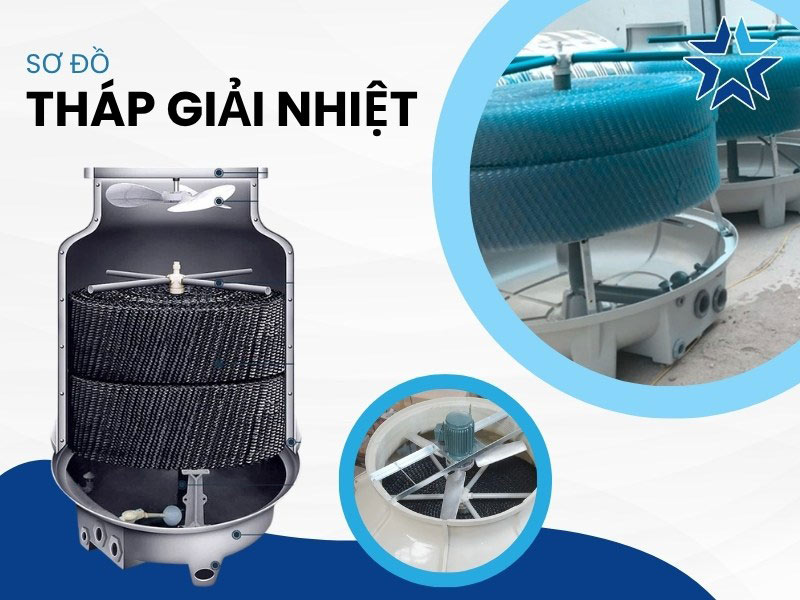

1. Hiểu đúng sơ đồ tháp giải nhiệt là gì?

Sơ đồ tháp giải nhiệt là bản mô phỏng trực quan phác thảo toàn bộ cấu trúc và mối liên kết giữa các bộ phận trong hệ thống làm mát.

Thông qua sơ đồ, người dùng có thể nhận diện rõ vị trí, chức năng và sự tương tác của từng chi tiết trong tháp.

Đây được xem là “ngôn ngữ kỹ thuật” giúp kỹ sư, nhà thiết kế hay người vận hành nắm bắt tổng thể hệ thống, từ đó tối ưu quá trình lắp đặt, quản lý và bảo dưỡng.

2. Lý do bạn cần hiểu rõ sơ đồ tháp giải nhiệt khi thiết kế hệ thống

Nắm vững sơ đồ tháp giải nhiệt giúp quá trình thiết kế trở nên chính xác, đảm bảo hệ thống vận hành trơn tru, ổn định và tiết kiệm chi phí. Đây là bước nền tảng để kỹ sư chủ động kiểm soát hiệu quả toàn bộ chu trình làm mát.

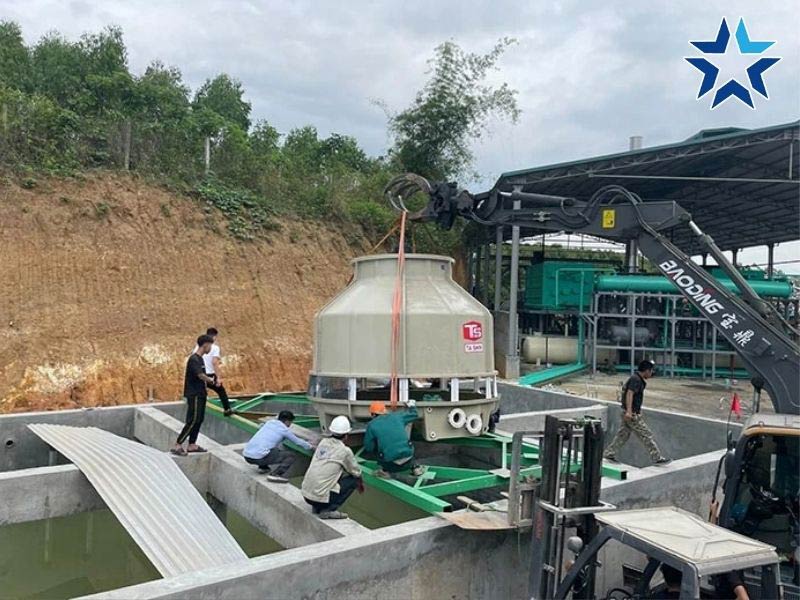

• Thiết kế chính xác: Hiểu rõ sơ đồ giúp bố trí hệ thống hợp lý, tối ưu không gian và công suất làm mát.
• Vận hành hiệu quả: Nắm rõ mối liên kết giữa các bộ phận giúp khai thác tối đa hiệu suất, hạn chế hao tổn năng lượng.
• Xử lý sự cố nhanh: Khi có trục trặc, sơ đồ đóng vai trò bản đồ kỹ thuật giúp định vị và khắc phục lỗi chính xác, tiết kiệm thời gian.
• Bảo trì chủ động: Dễ dàng lập kế hoạch kiểm tra, vệ sinh, thay thế linh kiện đúng chu kỳ, giúp hệ thống bền bỉ hơn.
• Tối ưu chi phí: Vận hành và bảo trì đúng quy trình dựa trên sơ đồ giúp giảm thiểu chi phí sửa chữa và tránh hư hại nghiêm trọng.
• Đảm bảo an toàn: Kiểm soát được toàn bộ quy trình giúp ngăn ngừa rủi ro do quá nhiệt, đảm bảo an toàn cho người và thiết bị.

3. Cấu tạo và vai trò chi tiết từng bộ phận trong tháp giải

Tháp giải nhiệt được cấu thành từ nhiều chi tiết liên kết chặt chẽ, mỗi bộ phận đều mang một vai trò riêng, góp phần tạo nên hiệu suất làm mát ổn định. Hiểu rõ cấu tạo giúp tối ưu vận hành và hỗ trợ công tác bảo trì, nâng cao tuổi thọ hệ thống.

3.1. Khung xương

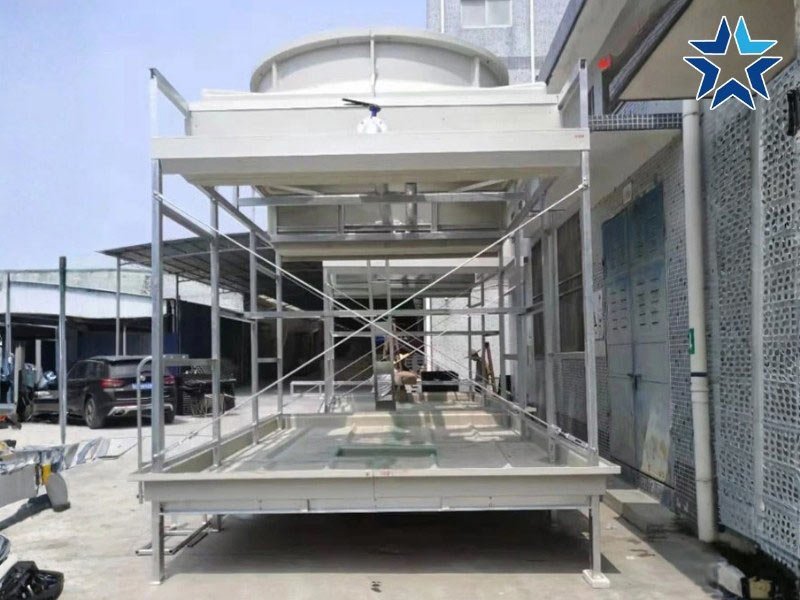

Khung xương là “bộ khung nền” của toàn hệ thống, giúp định hình và nâng đỡ toàn bộ các chi tiết bên trong tháp.

Được chế tạo từ kim loại cứng chắc, như thép mạ kẽm hoặc sợi thủy tinh cao cấp, khung có khả năng chống ăn mòn, chịu lực tốt và hạn chế bám rêu. Thiết kế này giúp tháp vận hành ổn định ngay cả trong môi trường khắc nghiệt.

3.2. Motor

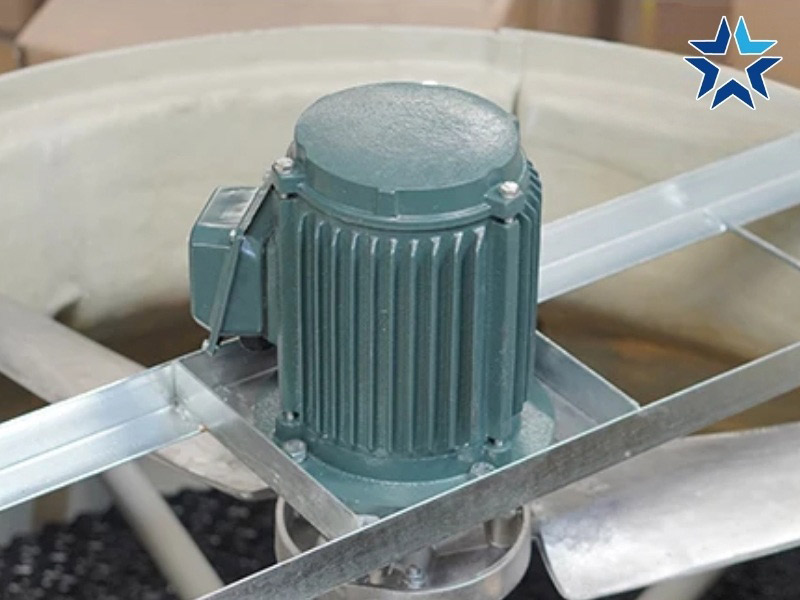

Motor là "trái tim" vận hành của tháp giải nhiệt, dù có kích thước gọn nhẹ so với tổng thể.

Bộ phận này cung cấp năng lượng để cánh quạt quay, đóng vai trò quyết định đến khả năng hoạt động trơn tru của hệ thống.

Motor tích hợp hệ thống bánh răng truyền động chính xác cùng các tiêu chuẩn an toàn nghiêm ngặt. Đảm bảo thiết bị vận hành ổn định và bền bỉ mà không cần bảo dưỡng quá thường xuyên.

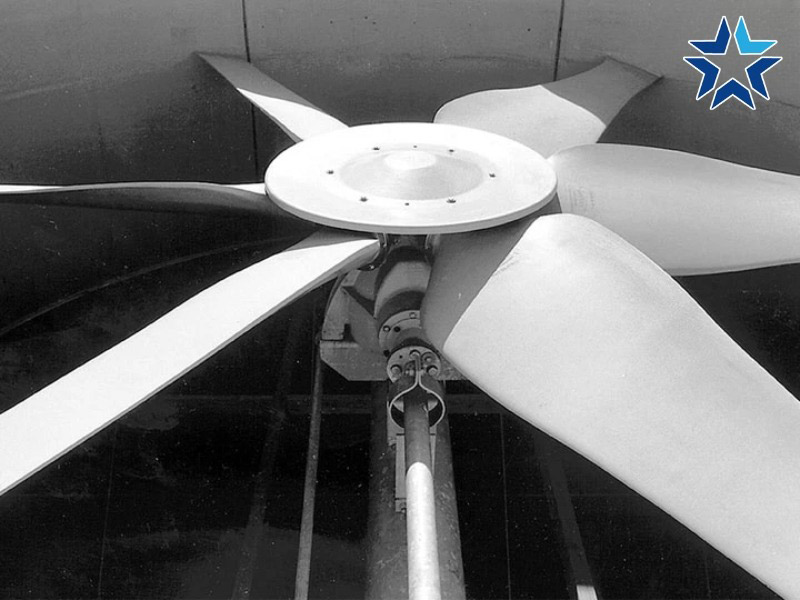

3.3. Quạt gió

Quạt gió thường có kích thước lớn và được đặt ở đỉnh tháp, có nhiệm vụ hút khí nóng ra ngoài và đưa luồng không khí mát vào trong.

Ở các dòng tháp nhỏ, cánh quạt thường làm bằng nhựa PVC; còn với tháp công suất lớn, vật liệu nhôm được ưu tiên nhờ khả năng chịu nhiệt và bền bỉ vượt trội.

3.4. Tấm tản nhiệt

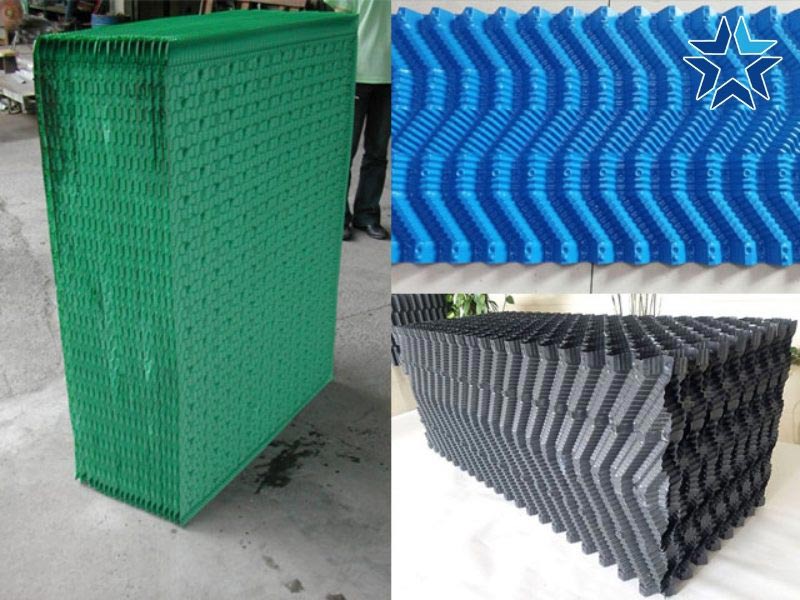

Tấm tản nhiệt là nơi diễn ra quá trình trao đổi nhiệt chủ đạo giữa nước và không khí.

Cấu tạo bằng nhựa PVC hoặc PP với các gân rãnh thông minh, tấm tản nhiệt giúp phân tán dòng nước thành màng mỏng hoặc các tia nhỏ.

Mục đích là tăng cường diện tích tiếp xúc giữa nước nóng và không khí, thúc đẩy quá trình trao đổi nhiệt bay hơi diễn ra nhanh chóng.

3.5. Lớp ngoài/Vỏ tháp

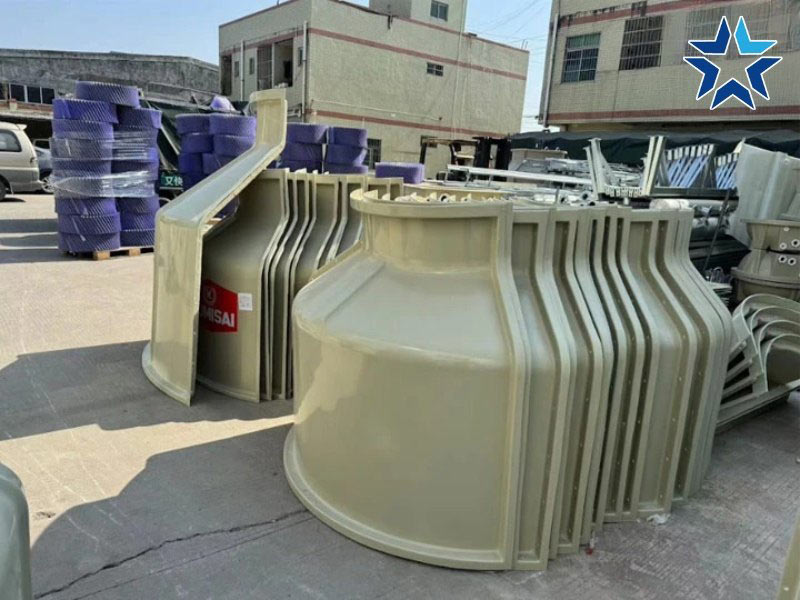

Vỏ tháp là tấm chắn bảo vệ toàn bộ hệ thống trước tác động của nắng, mưa và bụi bẩn.

Được cấu tạo từ sợi thủy tinh và thanh sắt/thép cao cấp mạ kẽm, lớp vỏ này có khả năng chống oxy hóa. Hạn chế ăn mòn và duy trì tính thẩm mỹ trong suốt quá trình sử dụng lâu dài..

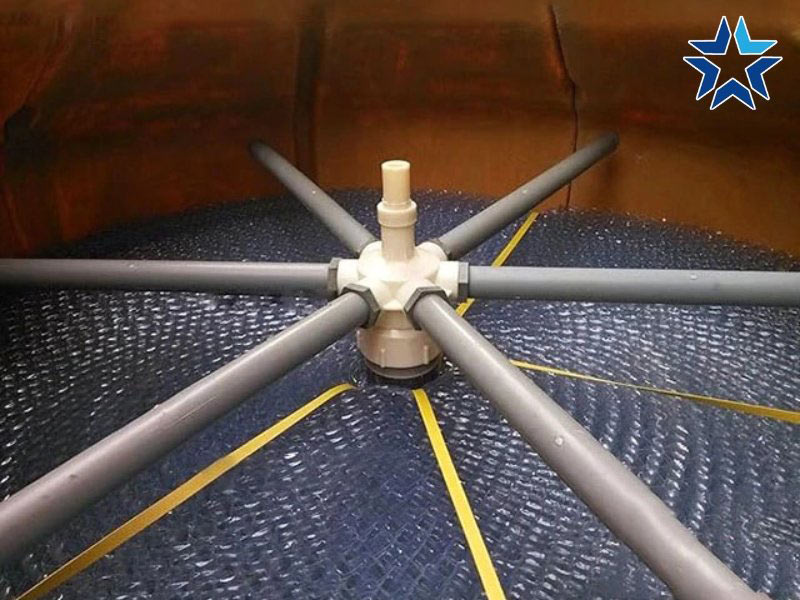

3.6. Đầu phun chia nước

Đầu phun nước tháp giải nhiệt chịu trách nhiệm phân phối nước đồng đều lên tấm tản nhiệt, giúp tối ưu quá trình làm mát.

Cấu tạo từ nhựa ABS hoặc hợp kim nhôm, bộ phận này vừa bền bỉ, vừa chịu áp lực tốt, đảm bảo luồng nước được rải mịn, tránh hiện tượng dừng máy khi vận hành.

3.7. Các chi tiết khác

Ngoài các thành phần chính, tháp giải nhiệt còn có các chi tiết hỗ trợ quan trọng như:

• Bể chứa nước lạnh (Đế bồn): Nằm dưới cùng, đây là nơi thu và chứa nước đã được làm mát. Nước từ đây sẽ được bơm tuần hoàn trở lại thiết bị sinh nhiệt.
• Bộ phận giảm âm: Được tích hợp để hạn chế tiếng ồn phát sinh khi nước luân chuyển bên trong tháp.
• Các chi tiết kết nối: Đảm bảo tính kín khít và ổn định của hệ thống. Cần vệ sinh đế tháp thường xuyên vì dễ tích tụ cặn bẩn và nước vôi hóa.

4. 3 sơ đồ tháp giải nhiệt được ứng dụng rộng rãi hiện nay

Mỗi dạng tháp giải nhiệt lại có cơ chế vận hành và ưu điểm riêng, phù hợp với từng mô hình nhà xưởng và yêu cầu kỹ thuật khác nhau. Hiểu rõ từng sơ đồ tháp giải nhiệt sẽ giúp doanh nghiệp lựa chọn đúng loại tháp.

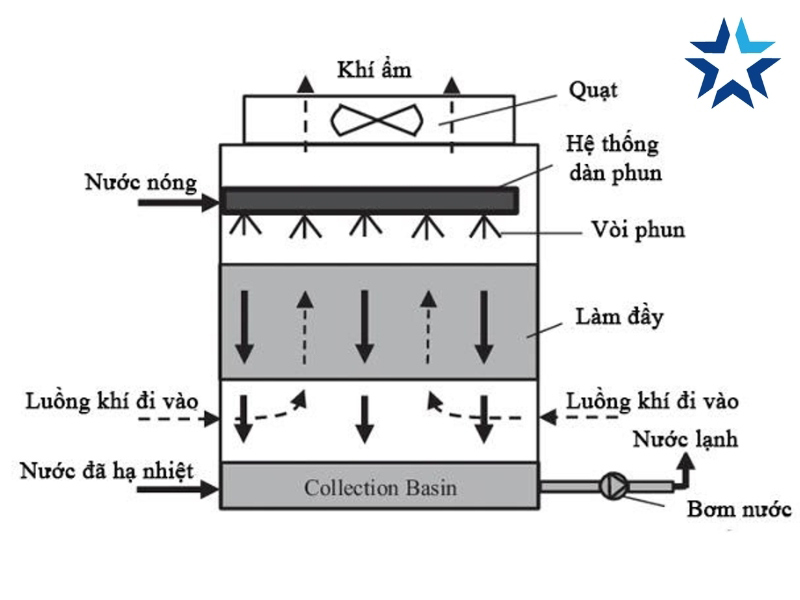

4.1. Sơ đồ nguyên lý tháp tản nhiệt nước dạng vuông

Tháp giải nhiệt vuông được thiết kế với khối hình góc cạnh, mang lại sự chắc chắn và khả năng lắp đặt linh hoạt trong nhiều không gian. Thường được lựa chọn trong các hệ thống công nghiệp quy mô lớn hoặc khu vực yêu cầu độ ồn thấp.

Cơ chế hoạt động của tháp vuông là trao đổi nhiệt theo phương ngang. Nước nóng được dẫn từ phía trên xuống, qua hệ thống đầu phun phân tán đều lên các tấm tản nhiệt, còn không khí được quạt hút từ bên hông vào.

Dòng khí - nước giao nhau tạo hiệu ứng trao đổi nhiệt nhanh, nước sau khi làm mát sẽ chảy về bể chứa bên dưới để tái tuần hoàn.

Ưu điểm của sơ đồ tháp giải nhiệt vuông là hiệu suất cao, dễ bảo trì và hạn chế tiếng ồn. Phù hợp với các công trình lớn như trung tâm thương mại, tòa nhà văn phòng hoặc khu công nghiệp kín.

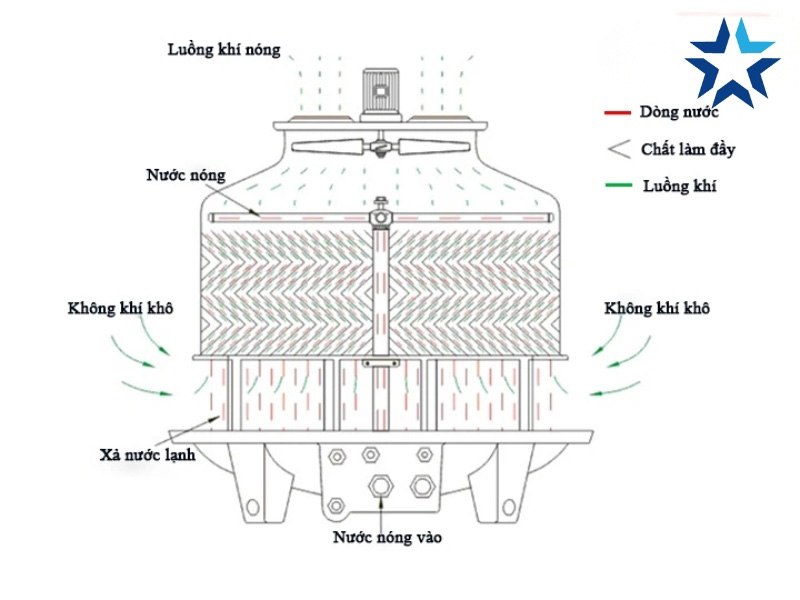

4.2. Sơ đồ nguyên lý tháp làm mát dạng tròn

Sơ đồ tháp giải nhiệt tròn thể hiện thiết kế nhỏ gọn, linh hoạt, tối ưu cho các không gian có diện tích hạn chế.

Sơ đồ nguyên lý của tháp tròn là cơ chế dòng chảy ngược chiều trực tiếp. Nước được bơm từ dưới đáy lên đỉnh tháp, phun thành các tia nhỏ qua đầu phun. Trong khi quạt gió hút khí khô từ ngoài vào theo hướng ngược chiều dòng nước.

Sự tiếp xúc trực tiếp này giúp quá trình bay hơi diễn ra nhanh chóng, hạ nhiệt độ nước hiệu quả chỉ trong thời gian ngắn.

Loại tháp này thường được ứng dụng trong các xưởng cơ khí, luyện kim, gang thép. Nơi yêu cầu hoạt động liên tục, công suất lớn nhưng vẫn cần độ ổn định cao.

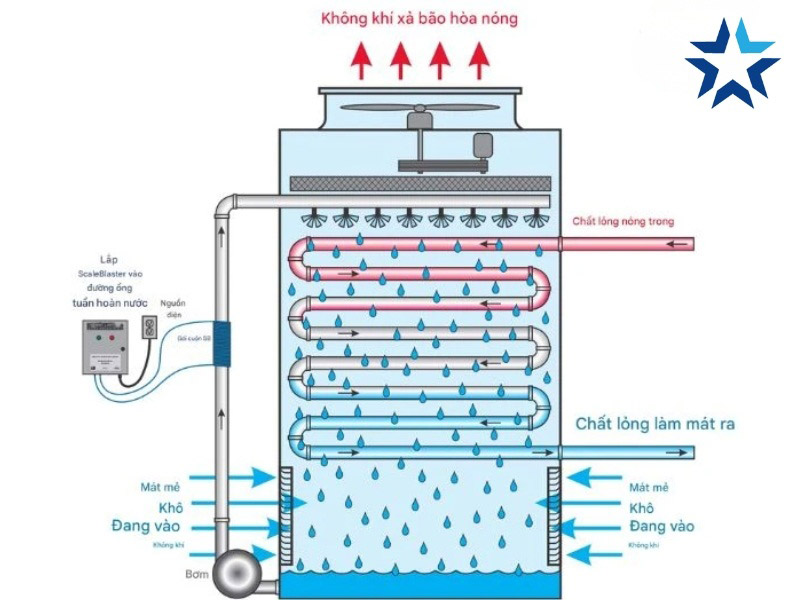

4.3. Sơ đồ nguyên lý tháp giải nhiệt kín

Tháp giải nhiệt kín đại diện cho giải pháp làm mát vệ sinh và chính xác. Điểm khác biệt cốt lõi trong sơ đồ này là sự trao đổi nhiệt gián tiếp.

Thay vì để nước tiếp xúc với không khí, dòng nước làm mát được dẫn qua các ống xoắn hoặc ống đồng khép kín. Không khí bên ngoài lưu thông qua bề mặt ống, hấp thụ nhiệt và thoát ra ngoài, trong khi nguồn nước bên trong vẫn sạch, không bay hơi hay nhiễm cặn.

Nhờ cấu trúc này, tháp kín đặc biệt phù hợp với những ngành đòi hỏi tiêu chuẩn vệ sinh nghiêm ngặt như dược phẩm, thực phẩm, điện tử hoặc hóa chất tinh khiết.

Ngoài ra, khả năng tiết kiệm nước và hạn chế thất thoát nhiệt giúp hệ thống vận hành bền bỉ, an toàn và hiệu quả hơn.

>>> Xem thêm Sơ Đồ Hệ Thống Lạnh Công Nghiệp chi tiết, đầy đủ nhất tại đây

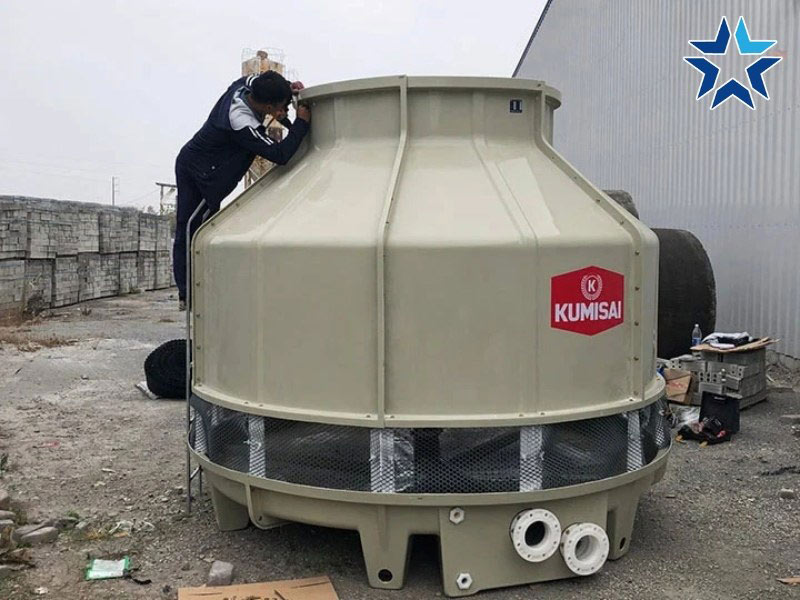

5. Ưu điểm của sơ đồ tháp tản nhiệt trong thiết kế và vận hành

Một sơ đồ tháp tản nhiệt được thiết kế chuẩn xác sẽ là “trái tim” điều phối toàn bộ hoạt động của hệ thống. Nhờ đó, việc thiết kế, vận hành hay bảo dưỡng đều trở nên đơn giản, tiết kiệm thời gian và đạt hiệu quả cao hơn.

Dưới đây là những ưu điểm vượt trội mà sơ đồ tháp giải nhiệt mang lại:

• Hỗ trợ thiết kế chuẩn xác: Giúp kỹ sư định hình cấu trúc hệ thống làm mát chiller một cách tối ưu, cân đối giữa hiệu năng và không gian.
• Tối ưu tính toán kỹ thuật: Dễ dàng xác định lưu lượng nước, công suất trao đổi nhiệt và cân bằng dòng khí - nước.
• Nâng cao hiệu quả bảo trì: Sơ đồ trực quan giúp kỹ thuật viên dễ dàng nhận diện vị trí lỗi, từ đó xử lý nhanh, hạn chế gián đoạn vận hành.
• Ứng dụng trong đào tạo chuyên sâu: Là công cụ minh họa sinh động trong giảng dạy, nghiên cứu nhiệt học và kỹ thuật công nghiệp.
• Tăng độ tin cậy vận hành: Giúp toàn bộ hệ thống vận hành đồng bộ, an toàn và tiết kiệm năng lượng hơn.
