Rơ le máy nén khí

 Rơ le máy nén khí là linh kiện quan trọng, không thể thiếu trong từng thiết bị nén khí vì nó giúp máy hoạt động ổn định, đồng thời đảm bảo an toàn cho người sử dụng. Trong bài viết sau đây, bạn hãy cùng Hoàng Liên tìm hiểu cặn kẽ về cấu tạo, chức năng và một số loại rơ le khí nén phổ biến hiện nay nhé!

Rơ le máy nén khí là gì?

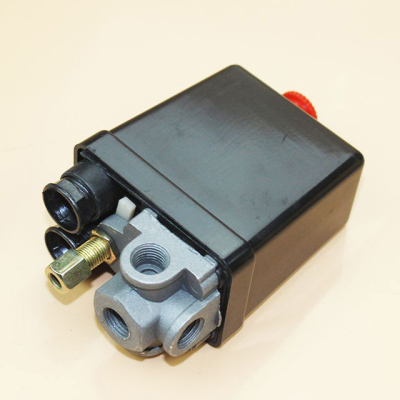

Hình ảnh: Rơle của máy nén khí Puma

Rơle máy nén khí (Tên gọi khác: Công tác áp suất máy nén khí, rơ le áp suất khí nén,...) là bộ phận quan trọng, có chức năng điều chỉnh áp suất làm việc của máy nén hơi khi áp suất bị thay đổi đột ngột hoặc đạt tới giới hạn cho phép.

Cụ thể, rơ le này sẽ tự động ngắt điện khi áp suất trong máy quá thấp hoặc quá cao, giúp bảo vệ thiết bị khí nén, hạn chế nguy cơ hư hỏng máy hoặc xảy ra cháy nổ.

Tùy vào loại dòng điện mà người ta sẽ sử dụng rơ le máy nén khí 3 pha (Dùng để bảo vệ, tránh quá tải cho dòng điện có công suất từ 3kW, 4kW, 4.5kW,...) hay rơ le máy nén khí 1 pha (Áp dụng cho mạng lưới điện gia dụng 220V).

Cấu tạo của rơ le máy nén khí

Hình ảnh: Cấu tạo rơle máy nén khí dạng kép của hãng Danfoss

Rơ le tự ngắt máy nén khí thường được làm từ các chất liệu như: Đồng, inox hoặc nhựa nên có khả năng chống ăn mòn, han gỉ và ít chịu ảnh hưởng tiêu cực của môi trường.

Tùy theo từng hãng sản xuất mà rơ le sẽ có sự khác biệt chút ít trong cấu tạo. Tuy nhiên, cấu tạo chung của rơ le khí nén đều gồm các bộ phận như sau:

• Vít đặt: Vít đặt áp suất thấp, vít đặt áp suất cao, vít đặt áp suất vi sai
• Tay đòn, tay đòn chính
• Lò xo chính, lò xo vi sai
• Đầu nối áp suất thấp, đầu nối áp suất cao
• Lối để luồn dây điện
• Tiếp điểm điện
• Cơ cấu lật giúp đóng mở tiếp điểm dứt khoát
• Hộp xếp dãn nở, gối đỡ
• Ngoài ra, công tắc áp suất này còn có các chi tiết khác, gồm: Nút reset, tấm khóa,...

Tầm quan trọng của rơ le đối với máy nén khí

Relay là linh kiện không thể thiếu của máy nén khí

Rơ le là một linh kiện quan trọng với máy nén khí vì chúng sở hữu những chức năng như sau:

Relay áp suất máy nén khí giúp bảo vệ máy khi áp suất quá thấp

Khi áp suất trong thiết bị khí nén xuống mức quá thấp, vượt giá trị cho phép thì rơ le sẽ ngắt kết nối điện để bảo vệ cho toàn bộ hệ thống.

Cụ thể: Khi áp suất giảm mạnh, đột ngột thì màng xếp của rơ le máy bơm hơi co lại, từ đó khiến hai tiếp điểm bị tách ra. Lúc này, mạch điện không còn kín nữa nên máy sẽ bị ngắt kết nối với nguồn điện.

Relay áp suất máy nén khí giúp bảo vệ máy khi áp suất quá cao

Khi áp suất đạt tới giá trị lớn nhất trong mức cho phép thì bộ rơ le máy nén khí sẽ tự động ngắt nguồn điện để đảm bảo an toàn cho máy cũng như cho người sử dụng.

Để làm được điều này, màng xếp của rơ le đã dãn ra và có lực lớn hơn lực căng của lò xo tác động. Vì vậy các tiếp điểm của rơle bị tách xa nhau, dẫn tới máy bơm hơi bị ngắt điện và tắt ngay sau đó.

Rơle áp suất máy nén khí giúp kiểm tra hiệu suất của dầu trong máy

Với máy nén khí trục vít, lượng dầu trong cacte luôn thay đổi mà không cố định. Vì vậy mà người dùng thường phải trang bị thêm rơ le để kiểm tra lượng dầu, giúp máy hoạt động trơn tru, ổn định.

Cụ thể, nếu lượng dầu trong cacte ở mức đủ, không đáng ngại thì rơ le nhiệt máy nén khí sẽ không có phản ứng gì. Tuy nhiên, nếu hiệu áp của dầu không đủ thì điện trở sẽ làm nóng thanh kim loại của rơ le rồi làm thanh kim loại đó bị bật ra, dẫn đến việc máy bị ngắt kết nối điện. Đây chính là tín hiệu cảnh báo của rơ le gửi đến người sử dụng.

Xem thêm: #Cách chỉnh rơ le áp suất máy nén khí "Đơn giản, chuẩn xác"

Một số loại rơ le máy nén khí phổ biến hiện nay và giá bán

Hiện nay, trên thị trường có 3 loại role khí nén phổ biến là: Rơ le tự ngắt dạng rút, rơ le tự ngắt dạng núm xoay và rơ le tích hợp bộ khởi động.

Rơle tự ngắt dạng rút

Rơ le tự ngắt dạng rút được sử dụng cho máy bơm hơi mini

Đây là loại rờ le máy bơm hơi có giá thành rẻ hơn hẳn so với hai loại rơ le còn lại. Vì lý do này mà nó thường được sử dụng cho máy nén khí mini hoặc những loại máy nén khí dạng đầu liền nhằm mục đích giảm giá thành cho máy.

Rơ le tự ngắt dạng rút gồm 2 loại:

• Loại có phao xả: Sử dụng cho máy khí nén đầu liền hoặc máy nén khí có dầu bôi trơn, làm mát.
• Loại không có phao xả: Chủ yếu được lắp đặt cho máy nén khí giảm âm.

Mức giá trung bình của rơ le tự ngắt dạng rút khá rẻ: Khoảng 100.000 - 200.000đ/chiếc tùy loại.

Rơ le tự ngắt dạng núm xoay

Rơ le máy nén khí núm xoay dùng cho máy nén khí dây đai

Rơle máy nén khí dạng núm xoay là loại rơ le thường gặp nhất ở máy nén khí dây đai. Các loại rơ le tự ngắt núm xoay phổ biến nằm trong khoảng áp suất: 5 – 7kg/cm², 6 -8kg/cm², 8 -10kg/cm² và 10 – 12kg/cm².

Mức giá trung bình của rơ le tự ngắt dạng núm xoay: Khoảng 250.000đ/chiếc tùy từng thương hiệu sản xuất.

Rơ le tự ngắt tích hợp cùng với bộ khởi động

Rơ le hoạt động gián tiếp thông qua động cơ truyền động

Loại rơ le tự ngắt này không chạy trực tiếp mà hoạt động gián tiếp thông qua động cơ truyền động rồi đẩy vào bình nén. Nó được sử dụng cho các loại máy nén khí piston, dùng làm linh kiện thay thế cho rơ le nguyên bản đi kèm theo máy.

Giá tham khảo: Khoảng 750.000 đ/chiếc. Mức giá cụ thể còn phụ thuộc vào từng thương hiệu nhà sản xuất rơ le.

Những loại rơ le trên có thể được nhà phân phối bán riêng lẻ hoặc bán cùng đồng hồ đo áp suất, tạo thành một bộ rơ le đồng hồ máy nén khí. Bộ linh kiện này vừa giúp người sử dụng dễ theo dõi thông số áp suất, lại vừa đảm bảo an toàn khi máy bơm hơi hoạt động.

Địa chỉ bán rơ le máy nén khí giá rẻ, uy tín

Nếu bạn đang tìm một nhà phân phối rơ le máy bơm hơi giá rẻ, chất lượng thì hãy chọn Điện máy Hoàng Liên, bởi vì:

• Chúng tôi tự hào là một trong những doanh nghiệp đi đầu trong phân phối máy nén khí tại Việt Nam với hơn 8 năm kinh nghiệm.
• Không chỉ cung cấp nhiều sản phẩm máy bơm hơi chất lượng, đến từ các thương hiệu nổi tiếng mà Hoàng Liên còn có đầy đủ linh kiện máy nén khí thay thế cho khách hàng lựa chọn.
• Giá rơ le áp suất máy nén khí phải chăng, phù hợp với túi tiền.
• Hoàng Liên có đội ngũ tư vấn nhiệt tình, tận tâm, sẵn sàng giải đáp mọi thắc mắc của quý khách hàng.
• Giao hàng nhanh chóng, tận nơi trên khắp 63 tỉnh thành, có nhiều đợt khuyến mãi, giảm giá hấp dẫn.

Hy vọng rằng, bài viết trên đã giúp bạn hiểu rõ hơn về cấu tạo cũng như tầm quan trọng của rơ le máy nén khí. Có thể nói, đây là linh kiện không thể thiếu của bất kỳ chiếc máy bơm hơi nào. Nếu bạn quan tâm tới sản phẩm hoặc có thắc mắc cần được giải đáp thì hãy liên hệ ngay với Hoàng Liên qua số hotline miễn phí 0989 937 282 nhé!
