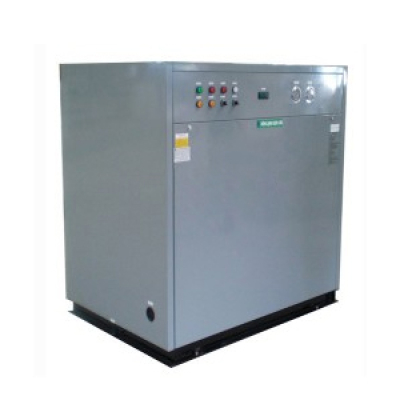

Máy làm lạnh nước dạng tủ KHPW/ R-22
Bảng quy cách：
1. Quy cách chuẩn : nhiệt độ nước lạnh vào 12oC℃, ra 7oC℃, nhiệt độ nước làm mát vào 30oC℃, ra 35oC℃.
2. Nếu khách hàng có yêu cầu đặc biệt về quy cách, đề nghị Quý khách thông báo trước khi đặt hàng.
|
Hạng mục |
Model |
KHPW-005S |
KHPW-008S |
KHPW-010S |
KHPW-012S |
KHPW-015S |
|
|
Nguồn điện |
3 pha - 380V -50HZ |
||||||
|
Công suất làm lạnh |
kW |
17.45 |
26.17 |
34.89 |
43.61 |
52.34 |
|
|
kcal/h |
15,000 |
22,500 |
30,000 |
37,500 |
45,000 |
||
|
Phạm vi nhiệt độ |
Ambit Temp. 10oC~37oC; Chiller water Temp. 4oC~16oC |
||||||
|
Công suất tiêu thụ |
kW |
4.0 |
6.4 |
8.2 |
10.3 |
12.0 |
|
|
Dòng điện vận hành 380V |
A |
7.6 |
11.6 |
15 |
18.5 |
22.6 |
|
|
Dòng điện khởi động 380V |
A |
46 |
70 |
90 |
111 |
136 |
|
|
Kiểm soát công suất |
% |
0,100 |
|||||
|
Máy nén Compresor |
Kiểu |
Máy nén xoắn ốc - kiểu kín (Scroll semi hermetic) |
|||||
|
Số lượng |
1 |
||||||
|
Chế độ khởi động |
Khởi động trực tiếp (Direct starting) |
||||||
|
Vòng tua máy |
R.p.m |
2950 |
|||||
|
Công suất ra |
kW |
3.8 |
6.0 |
7.5 |
9.7 |
11.2 |
|
|
Điện trở sưởi dầu |
W |
62 |
|||||
|
Dầu máy lạnh |
Loại dầu |
SUNISO 4GS |
|||||
|
Số lượng nạp |
L |
1.7 |
2.5 |
3.3 |
4.1 |
4.1 |
|
|
Môi chất lạnh Refrigerant |
Loại môi chất |
R-22 |
|||||
|
Số lượng nạp |
kg |
2.5 |
4.0 |
5.0 |
6.3 |
7.5 |
|
|
Kiểu tiết lưu |
Van tiết lưu nhiệt cân bằng ngoài (Thermostatic expansion valve) |
||||||
|
Dàn bay hơi Evaporator |
Loại |
Ống chùm nằm ngang (Shell and tube) |
|||||
|
Đường kính ống dẫn |
B |
PT1-1/4" |
PT1-1/2" |
PT1-1/2" |
PT2" |
PT2" |
|
|
Lưu lượng nước lạnh |
m3/h |
3.0 |
4.5 |
6.0 |
7.5 |
9.0 |
|
|
Tổn thất áp |
M |
1.3 |
2.1 |
3.0 |
3.0 |
3.0 |
|
|
Dàn ngưng tụ Condenser |
Kiểu |
Ống chùm nằm ngang (Shell and tube) |
|||||
|
Số lượng |
1 |
||||||
|
Lưu lượng nước |
m3/h |
3.7 |
5.7 |
7.5 |
9.3 |
11.3 |
|
|
Trở kháng |
M |
4 |
4 |
4.7 |
4.7 |
5 |
|
|
Đường kính ống dẫn |
Inch |
PT1-1/2 |
PT1-1/2 |
PT1-1/2 |
PT2 |
PT2 |
|
|
Thiết bị bảo vệ |
Rơ le bảo vệ cao áp và thấp áp, công tắc chống đông, rơ le bảo vệ quá tải, bảo vệ ngược pha, bộ điều khiển nhiệt độ đện tử |
||||||
|
Kích thước Dimensions |
A |
mm |
1200 |
1200 |
1200 |
1400 |
1400 |
|
B |
mm |
480 |
550 |
550 |
550 |
550 |
|
|
C |
mm |
1800 |
1300 |
1300 |
1300 |
1300 |
|
|
D |
mm |
800 |
800 |
800 |
1000 |
1000 |
|
|
E |
mm |
510 |
510 |
510 |
510 |
510 |
|
|
Trọng lượng thực |
kg |
250 |
285 |
335 |
400 |
420 |
|
|
Trọng lượng hoạt động |
kg |
265 |
310 |
360 |
430 |
450 |
|
