Phân loại, cấu tạo chiller giải nhiệt gió

Bên cạnh tháp giải nhiệt nước thì hệ thống chiller giải nhiệt gió cũng nhận được sự đón nhận của người dùng bởi khả năng làm mát hiệu quả khi được thiết kế hiện đại.

Logo dienmayhoanglien

Để giúp quá trình lắp đặt diễn ra nhanh chóng và đúng chuẩn thì người dùng cần nắm chắc được các phân loại cũng như cấu tạo chiller giải nhiệt gió. Cùng tìm hiểu những chia sẻ trong bài viết dưới đây của chúng tôi.

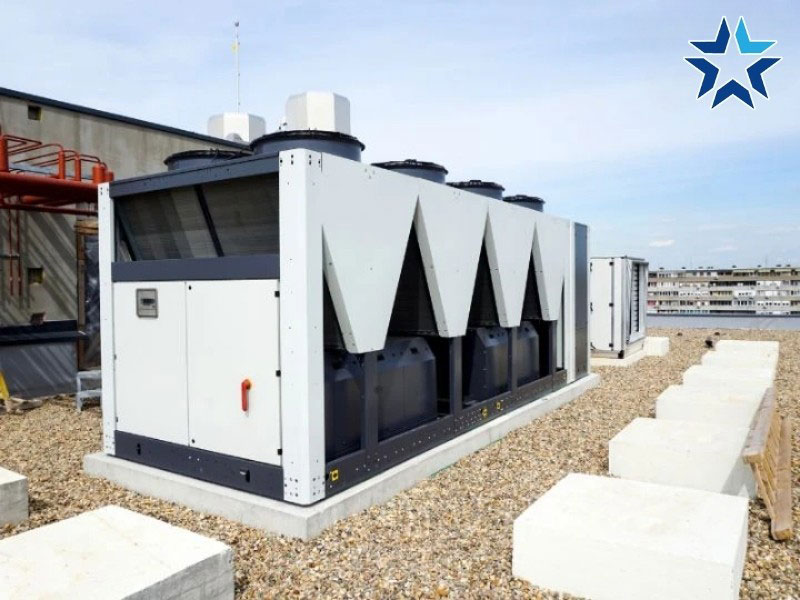

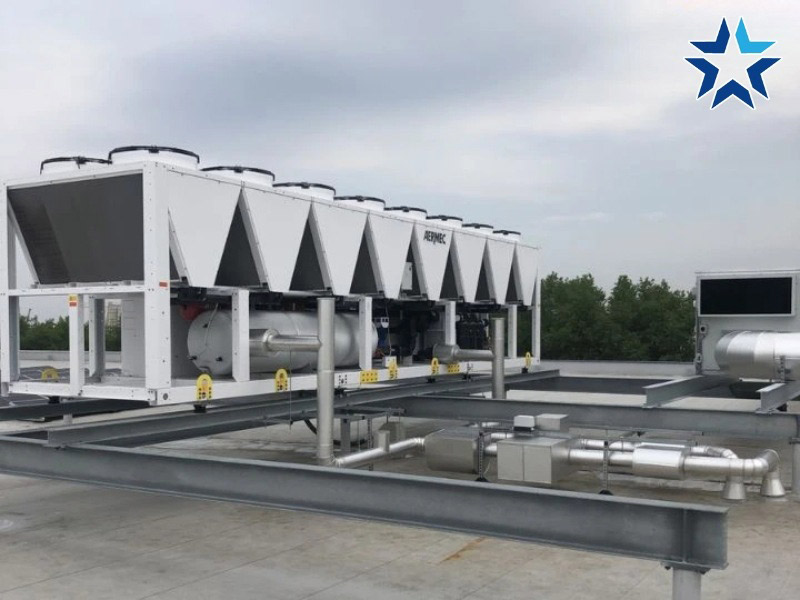

chiller giải nhiệt gió trane

Tìm hiểu chi tiết về Chiller giải nhiệt gió

Tìm hiểu thêm:

Tiêu chuẩn chất lượng nước tháp giải nhiệt công nghiệp

Tìm hiểu cấu tạo và nguyên lý làm việc của tháp nước giải nhiệt tròn



Khái quát chung về hệ thống chiller giải nhiệt

Chiller là thiết bị được sử dụng để sản xuất nước lạnh được ứng dụng rộng rãi trong các nhà máy sản xuất công nghiệp hay trung tâm thương mại.

Hệ thống chiller còn có tên gọi khác là hệ thống điều hòa trung tâm chiller, sinh ra nguồn lạnh để làm lạnh các đồ vật, thực phẩm,... nước được làm lạnh qua bình bốc hơi thường vào 12 độ và ra 7 độ.

Hiện trên thị trường có 2 loại chiller đó là chiller giải nhiệt gió (air cooling chiller) và chiller giải nhiệt nước (water chiller). Mỗi một hệ thống lại có sự khác biệt cơ bản về nguyên lý giải nhiệt để phù hợp với nhu cầu sử dụng khác nhau của các đơn vị hiện nay

Chiller giải nhiệt gió hoạt động dựa trên nguyên lý làm lạnh cưỡng bức bằng gas giống như chiller giải nhiệt nước nhưng có một số sự khác biệt cơ bản như:

- Hệ thống giải nhiệt gió không sử dụng tháp giải nhiệt để giải nhiệt ga mà dùng quạt hút cưỡng bức để làm hạ nhiệt

- Hiệu suất làm lạnh chỉ bằng 70% so với hiệu suất làm lạnh của chiller giải nhiệt nước.

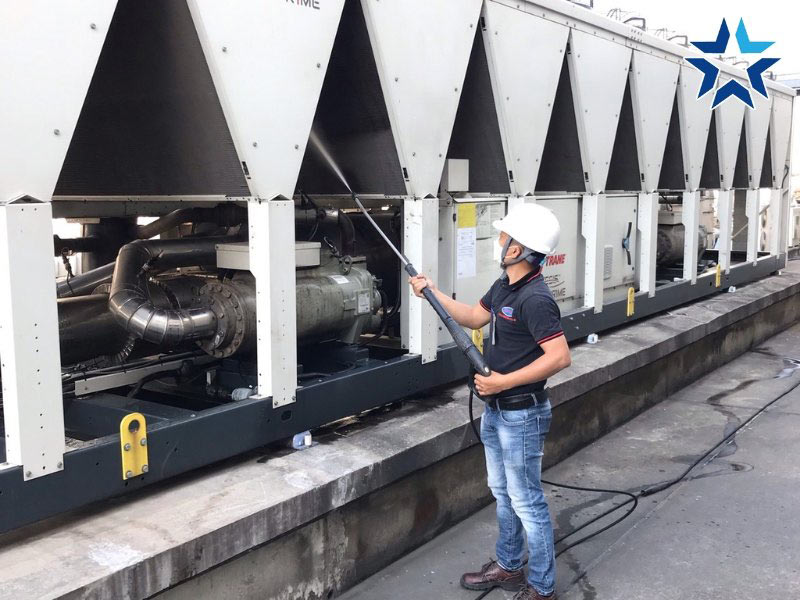

- Thường xuyên phải vệ sinh, bảo dưỡng.

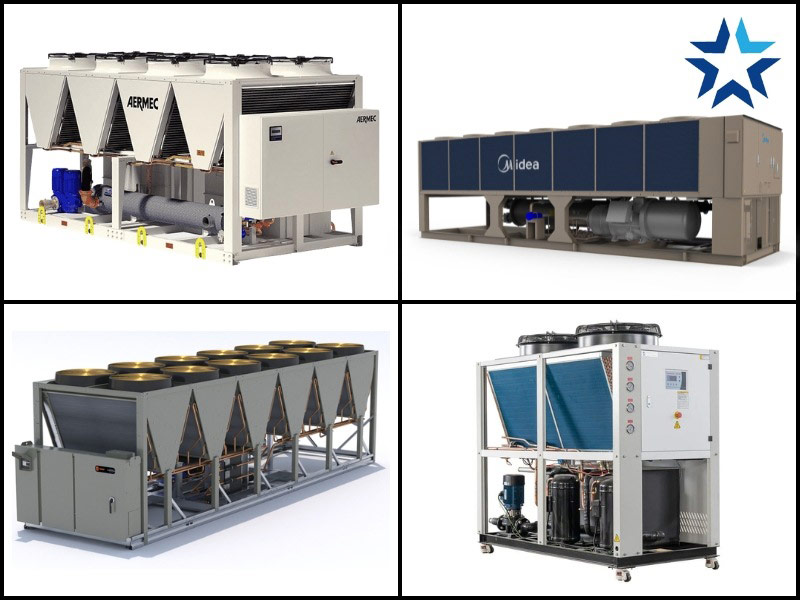

Phân loại hệ thống chiller giải nhiệt gió

Có khá nhiều cách phân loại khác nhau nhưng thường được chia theo hướng thổi quạt nên có các hướng thổi như:

- Quạt thổi ngang: Hiệu suất làm mát tốt nhất nhưng do thổi ngang nên ảnh hưởng tới các thiết bị, máy móc khác nên chỉ được sử dụng cho những hệ thống nhỏ từ 5-15HP trên mỗi 1 quạt

- Quạt thổi nghiêng: Đem lại hiệu suất tỏa nhiệt khá cao, hướng thổi nghiêng nên không bị ảnh hưởng hệ thống máy móc và mọi người xung quanh, thường từ 15-30HP cho 2 quạt.

- Quạt thổi trên: Được dùng chủ yếu trong các hệ thống lớn nguồn nhiệt tỏa ra nhiều nên luồng khí thổi ra phải được thổi lên trên để không làm ảnh hưởng tới hệ thống máy móc.

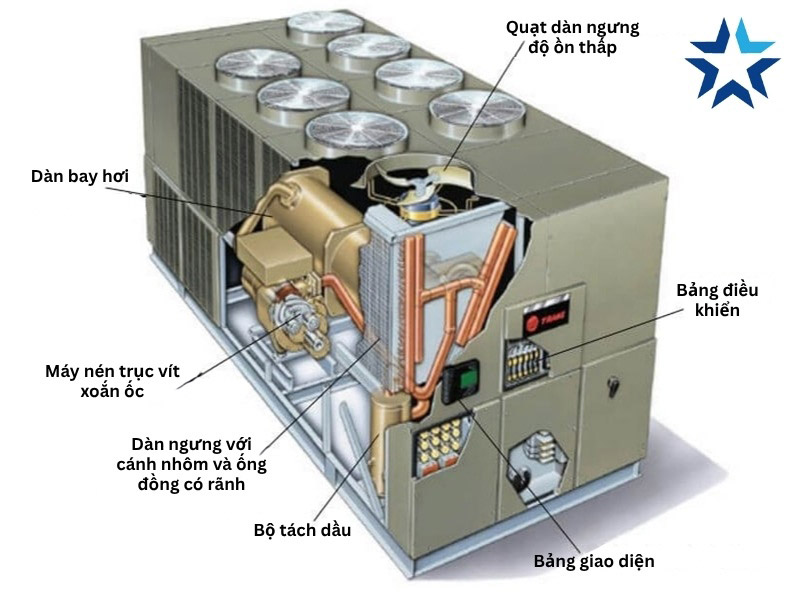

Cấu tạo chiller giải nhiệt gió

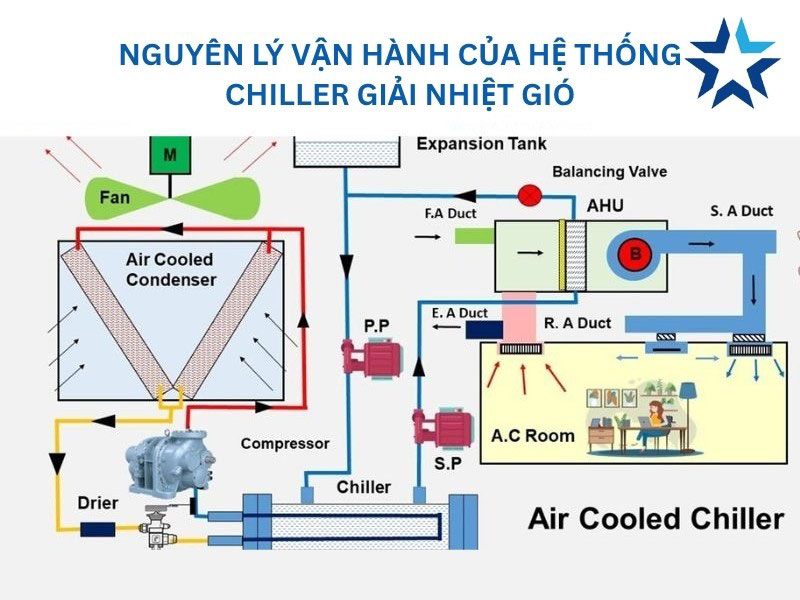

sơ đồ nguyên lý chiller giải nhiệt gió

Cấu tạo chiller giải nhiệt gió và nguyên lý làm việc của tháp

Cấu tạo của chiller gồm 4 thiết bị chính đó là: Máy nén, van tiết lưu, thiết bị ngưng tụ và thiết bị bay hơi.

Xét về cấu tạo, thiết bị không có sự khác biệt nhiều so với chiller giải nhiệt nước chỉ là không sử dụng bình ngưng ống chùm mà là dàn ống đồng cánh nhôm bởi

- Đồng truyền nhiệt được đánh giá tốt hơn nhôm khi dẫn nhiệt qua cánh tản nhiệt thì nhiệt trên cánh tản nhiệt đồng sẽ cao hơn nhưng khi đặt trong nhà xưởng sẽ dễ gây ra hiện tượng cháy nổ hơn.

- Ống đồng sẽ bền hơn ống nhôm bởi ống đồng cánh nhôm sẽ tạo ra lượng nhiệt không đều trên toàn bộ dàn coil nên người dùng cần vệ sinh thường xuyên để đạt hiệu suất làm việc cao.

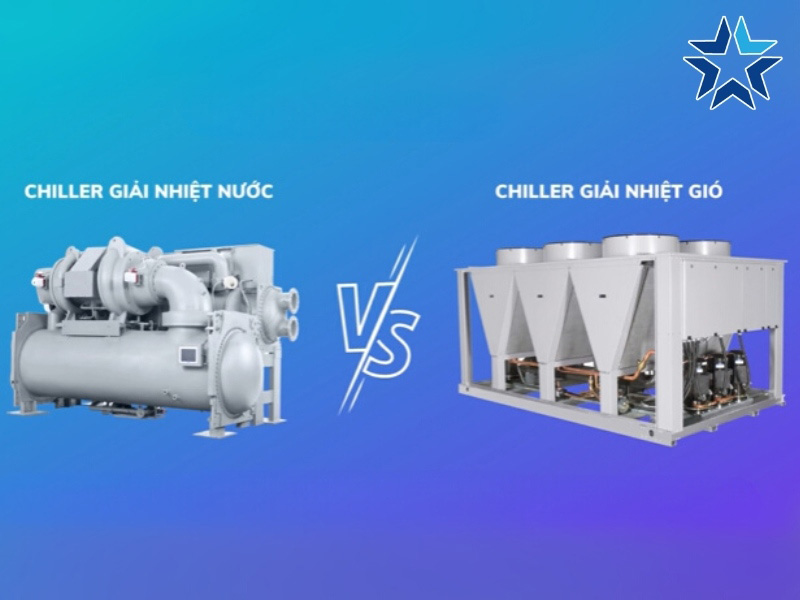

Sự khác nhau cơ bản giữa chiller giải nhiệt gió và chiller giải nhiệt nước

Chiller giải nhiệt gió

- Là hệ thống áp dụng nguyên lý làm lạnh cưỡng bức bằng gas

- Thiết bị dùng quạt hút cưỡng bức để giải nhiệt.

- Thiết bị này có thể làm được sử dụng ở những nơi không có nguồn nước sạch hoặc nguồn nước có lẫn hóa chất

- Được ứng dụng trong nhiều lĩnh vực khác nhau như giải nhiệt hóa chất, làm mát nhà xưởng,…

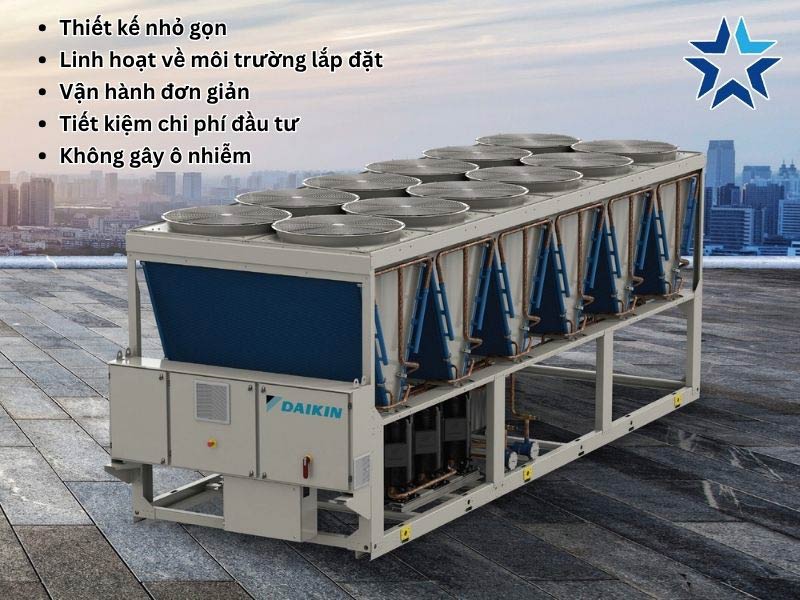

- Sản phẩm được thiết kế nhỏ gọn, tiết kiệm diện tích, dễ vận chuyển và lắp đặt.

Chiller giải nhiệt nước



cấu tạo chiller giải nhiệt gió

Hệ thống chiller giải nhiệt bằng nước

- Là hệ thống máy làm lạnh nước công nghiệp, nhiệt độ của nước đầu vào khoảng 40 – 90ºC, nhiệt độ nước mà thiết bị tạo ra khoảng từ 6 – 30ºC

- Hệ thống gồm 4 phần chính đó là máy nén lạnh, dàn nóng chiller, dàn bay hơi chiller và tủ điều khiển.

- Thiết bị có hiệu suất làm việc cao, độ bền lâu, không ảnh hưởng tới không gian lắp đặt, thích hợp với những công trình lớn.

- Chi phí bảo dưỡng, lắp đặt cao hơn so với chiller giải nhiệt gió khá nhiều.



Với những chia sẻ trên đây về phân loại, cấu tạo chiller giải nhiệt gió, hy vọng sẽ giúp bạn có thêm nhiều thông tin hữu ích về thiết bị. Nếu như bạn đang có nhu cầu tìm mua tháp giải nhiệt cooling tower thì hãy liên hệ với điện máy Hoàng Liên theo hotline để được tư vấn nhé.
